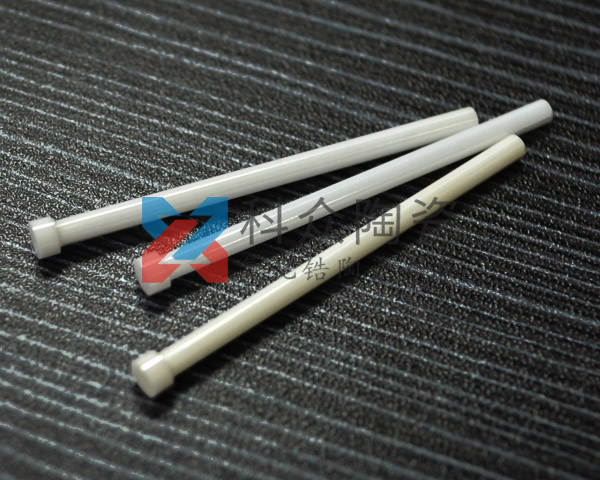

陶瓷推桿

         陶瓷推桿是一種新型的電動執行機構主要由電機、推桿和控制裝置等機構組成的一種新型直線執行機構，可以實現遠距離控制、集中控制。陶瓷推桿在一定范圍行程內作往返運動，一般陶瓷推桿標準行程在，100，150，200，250，300，350，400mm，特殊行程也可根據不同應用條件要求設計定做。

        陶瓷推桿可以根據不同的應用負荷而設計不同推力的陶瓷推桿，一般其最大推力可達6000N，空載運行速度為4mm~35mm/s,陶瓷推桿以24V/12V 直流永磁電機為動力源，把電機的旋轉運動轉化為直線往復運動。推動一組連桿機構來完成風門、閥門、閘門、擋板等切換工作。采用陶瓷推桿作為執行機構不僅可減少采用氣動執行機構所需的氣源裝置和輔助設備，也可減少執行機構的重量。氣動執行機構在整個控制運行過程中都需要有一定的氣壓，雖然可采用消耗量小的放大器等，但日積月累，耗氣量仍是巨大的。

        采用陶瓷推桿執行機構，在改變控制開度時，需要供電，在達到所需開度時就可不再供電，因此從節能看，陶瓷推桿執行機構比氣動執行機構有明顯節能優點。適用于遠距離操縱而廣泛用于電力、化工、冶金、礦山、輕工、交通、船舶等部門的風門、閥門、閘門等機構的啟閉、物料裝卸、流量控制等?，F已被越來越多的部門用它來代替機構手、液壓閥、減速傳動機構的自動裝置。

        陶瓷推桿工作原理

        電動機經齒輪減速后，帶動一對絲桿螺母。把電機的旋轉運動變成直線運動，利用電動機正反轉完成陶瓷推桿動作。如通過各種杠桿、搖桿或連桿等機構可完成轉動、搖動等復雜動作。通過改變杠桿力臂長度，可以增大或加大行程。

        陶瓷推桿行程控制裝置

        渦輪蝸桿傳動形式：電機齒輪上的渦桿帶動渦輪轉動，使渦輪內的小絲桿作軸向移動，由連接板帶動限位桿相應作軸向移動，至所需行程時，通過調節限位塊壓下行程開關斷電，電動機停止運轉（正反控制相同）。

        齒輪傳動形式：電機通過減速齒輪后帶動安裝于內管的小絲桿，帶動與之連接一起的做軸向運行螺母，至所設定的行程時螺母觸角壓住限位開關斷開電源，電機停止運動（反向與之相同）。

        可選配電位器，用以顯示推桿運行的行程狀態，還可加配編碼器，來實現分幾步走完整個行程（即走走停停）。

        陶瓷推桿特點

        陶瓷推桿設計新穎精致、體積小、精度高、完全同步、自鎖性能好、衛生，電機直接驅動，不需要管道的氣源、油路，現已大量用于生產線、汽車、透氣窗開啟、軍工、舞臺、紡織、污水處理等各個行業設備上。

        陶瓷推桿選購注意事項

        首先各個廠家是根據客戶的陶瓷推桿具體參數進行訂做加工的， 這需要有一定的供貨 周期，那么，客戶在選購陶瓷推桿時，首先要預留出一定的工期，具體的交貨時 間可以跟廠家實際溝通好，以免因為工期而延誤使用。

        其次，電動推桿屬于機械輔助設備，是跟其它設備配套使用的，這就涉及到 安裝尺寸問題，各廠家的產品尺寸，都有大概標準，但也不完全相同。為了避免 因為尺寸問題影響到安裝， 在選型時一定要把電動推桿的尺寸先設計到要使用的 設備中去，而不是先加工好設備，后選擇電動推桿，這樣就很麻煩，結果是想用 用不上，因為尺寸不合適。要么改設備，要么改電動推桿方案，即使最后安裝好 了，無論對整套設備還是電動推桿來說，性能多少都會(huì )有些影響，不能充分發揮 其功能性。

        另外， 選購電動推桿一定要考慮使用的頻率， 一般各個廠家的型號都有標注， 常見的是工作制， 這個具體還要跟廠家溝通好，目前市場上有好多產品雖然標注 了，但是實際工作頻率可能達不到，所以?xún)r(jià)格特別低的產品客戶就要注意了，使 用性能也會(huì )打折扣的。
