在生產(chǎn)過(guò)程中如何防止氧化鋁陶瓷管廠(chǎng)家生產(chǎn)的產(chǎn)品變形呢?估計氧化鋁陶瓷管廠(chǎng)家都有遇到過(guò)這種問(wèn)題,下面就由科眾陶瓷廠(chǎng)來(lái)告訴大家如何防止氧化鋁陶瓷管廠(chǎng)家生產(chǎn)的產(chǎn)品變形。

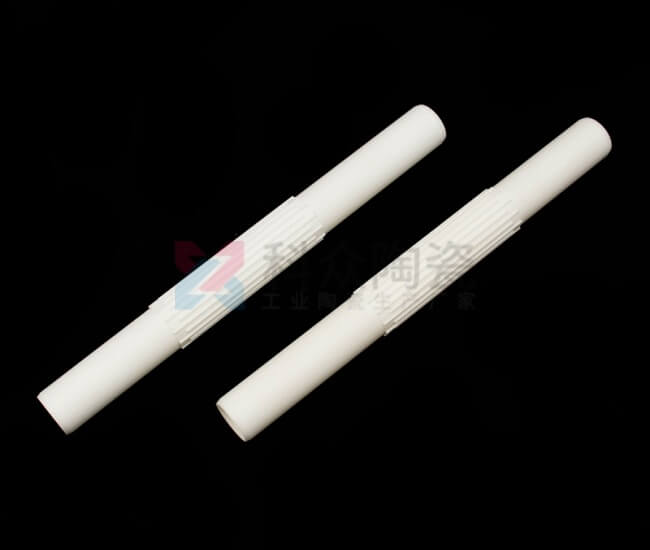

氧化鋁陶瓷管
氧化鋁陶瓷管廠(chǎng)家生產(chǎn)的產(chǎn)品變形的因素很多,如坯體配方、成形、干燥制度等都會(huì )導致變形的產(chǎn)生。對瓷質(zhì)磚來(lái)說(shuō),影響較大的還是燒成制度,主要是輥道上下溫差設定不合理所致。燒成對會(huì )導致氧化鋁陶瓷管廠(chǎng)家生產(chǎn)的產(chǎn)品可能出現翹角、角下彎、上翹邊等缺陷。

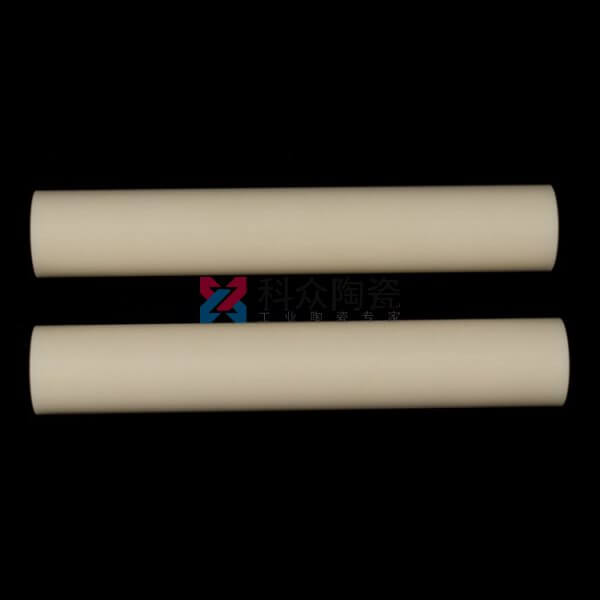

氧化鋁陶瓷管
氧化鋁陶瓷管廠(chǎng)家生產(chǎn)的產(chǎn)品翹角是坯體的四角都上翹,其余表面是平直或只有少許下凹,這種缺陷發(fā)生于窯的中間與兩側。它是由于燒成后期輥道平面上下溫差過(guò)大所致。果出窯尺寸正確,降低燒成后2—3組(箱)輥棒上部的溫度并對等升高輥道下面的溫度。
如果燒成后產(chǎn)品尺寸偏大,則僅升高輥道下面的溫度5—10℃度或更多;如果燒成后產(chǎn)品尺寸偏小,則僅升高輥道上面的溫度5—10℃度或更多,這樣上述不良現象能得到很好的改善。
氧化鋁陶瓷管廠(chǎng)家生產(chǎn)的產(chǎn)品的角下彎下好與翹角缺陷相反,它是坯體的四周都下彎其余表面是平直或只有少許下凸。這種缺陷發(fā)生于窯的中間與兩側。它是由于燒成后期輥道平面上下溫差過(guò)大所致。解決的辦法與上面的翹角相反。
上翹邊是坯體沿進(jìn)窯方向平行的兩邊向上彎,與之垂直的方向的兩邊變形不明顯。產(chǎn)生的原因是燒成帶前期輥道上下溫差不合理。為了解決這一問(wèn)題,可以在該區域提高輥道上面溫度5—10℃或更多,同時(shí)對等降低輥道下面的溫度,使其略呈下凹,但不能上凸,這樣利用氧化鋁陶瓷管廠(chǎng)家生產(chǎn)的產(chǎn)品管坯體下軟化凸出點(diǎn)維持平衡,坯體因重力作用而恢復平直。

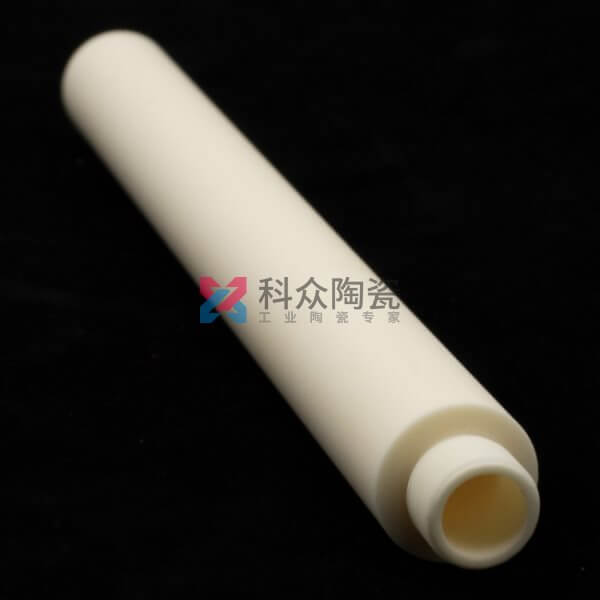

以上就是科眾陶瓷廠(chǎng)家為大家介紹的關(guān)于氧化鋁陶瓷管的變形的介紹,氧化鋁陶瓷廠(chǎng)家除了生產(chǎn)氧化鋁陶瓷管外還生產(chǎn)氧化鋁陶瓷棒、氧化鋁陶瓷板、陶瓷針規等陶瓷零部件。
以上就是科眾陶瓷廠(chǎng)家為大家介紹的關(guān)于氧化鋁陶瓷管的變形的介紹,氧化鋁陶瓷廠(chǎng)家除了生產(chǎn)氧化鋁陶瓷管外還生產(chǎn)氧化鋁陶瓷棒、氧化鋁陶瓷板、陶瓷針規等陶瓷零部件。
地址:http://allthatrentals.com/zixun/3039.html
本文“如何防止氧化鋁陶瓷管廠(chǎng)家生產(chǎn)的產(chǎn)品變形(多”由科眾陶瓷編輯整理,修訂時(shí)間:2020-08-12 14:33:14
科眾陶瓷是專(zhuān)業(yè)的工業(yè)陶瓷加工生產(chǎn)廠(chǎng)家,可來(lái)圖來(lái)樣按需定制,陶瓷加工保證質(zhì)量、交期準時(shí)!
- 上一頁(yè):可靠的氧化鋯陶瓷加工廠(chǎng)符合的要求(多圖)
- 下一頁(yè):如何選擇優(yōu)質(zhì)的陶瓷棒生產(chǎn)廠(chǎng)家(多圖)
