淺析99瓷硬度（最新）

我們生活中所看到的99瓷大部分是優(yōu)點(diǎn)偏淡黃的那種白色，我們都知道99瓷是一種非常堅硬的陶瓷，同時(shí)也帶有一定的脆性，那到底99瓷的硬度是多少呢？下面就由專(zhuān)業(yè)生產(chǎn)99瓷的廠(chǎng)家科眾陶瓷廠(chǎng)家來(lái)為大家重點(diǎn)介紹下99瓷的硬度。


99氧化鋁陶瓷管

99瓷的硬度：

99瓷材料硬度是HRA80-90，只是比金剛石差了一點(diǎn),卻比普通的不銹鋼更加耐磨。經(jīng)中國大學(xué)金屬粉末研究所測定，其耐磨性是Mn鋼的兩百六十六倍，Cr鑄鐵的一百七十倍。根據長(cháng)久以來(lái)的研究所研究表明，在同等情況下，能夠增加設備使用壽命的九倍以上。無(wú)論怎樣的晶體99瓷均具有較普通鋼優(yōu)越的硬度特性，因此我們可以說(shuō)，99瓷硬度是驚人的高。

上述這么堅硬的99瓷，同時(shí)又伴有一定的脆性，肯定是難加工的，所以其機械加工難度也主要表現在加工硬度和加工脆性上。接下來(lái)介紹下99瓷的加工硬度及脆性。

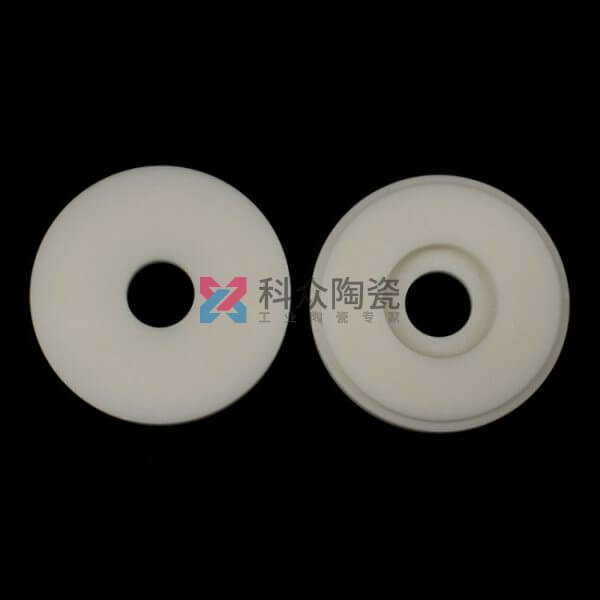

99氧化鋁陶瓷墊片

1.氧化鋁陶瓷的加工硬度：

AL203主要有α、β、γ三種結晶形態(tài)，其中α-AL203結晶形態(tài)中最穩定，1300℃時(shí)I3和γ結晶幾乎完全轉變?yōu)?amp;alpha;結晶。在α-AL203結晶形態(tài)中鋁離子與氧離子形成的原子鍵多為共價(jià)鍵、離子鍵或是它們的混合鍵，因此原子間的結合能很高且具有很強的方向性，其具體表現為材料脆性大、塑性變形小、易產(chǎn)生裂紋；其硬度相當于碳化物硬質(zhì)合金的硬度，比鋼高好幾倍，通常高純度氧化鋁陶瓷密度可達3980（Kg-m4），抗拉強度達260（MPa)，彈性模量在350-400（GPa）之間，抗壓強度為2930（MPa），特別是其硬度可達99HRA。99氧化鋁陶瓷強度、硬度有所降低，根據我們對實(shí)驗樣件的測定，其常溫下硬度也達到70HRA。

 2.氧化鋁陶瓷的加工脆性：

通常情況下氧化鋁陶瓷的顯微組織為等軸晶粒，是由離子鍵或共價(jià)鍵所組成的多晶結構，因此斷裂韌性較低，在外部載荷的作用下，應力就會(huì )使陶瓷表面產(chǎn)生細微的裂紋，而裂紋則會(huì )快速擴展而出現脆性斷裂，因此在氧化鋁陶瓷切削過(guò)程中，經(jīng)常會(huì )出現崩豁現象，即在陶瓷表面出現崩裂的小豁口。出現崩豁現象的原因是：

（1）材料被切除部分和已加工表面最終分離是通過(guò)拉伸破壞引起，這不是正常切削的結果。

（2）崩碎切削變形帶來(lái)的龜裂一般是順著(zhù)工件表面一直往下開(kāi)裂的，此時(shí)，由于切削拉應力將切削和相粘結的工件基體一起剝落而形成崩豁現象。需注意的是拉應力越大，造成的崩豁現象就越嚴重，可能會(huì )導致整個(gè)工件的浪費。

科眾陶瓷是一家專(zhuān)業(yè)生產(chǎn)工業(yè)陶瓷的企業(yè)，主要從事氧化鋯陶瓷和氧化鋁陶瓷的研發(fā)和生產(chǎn)。我們可以根據您的圖紙加工陶瓷產(chǎn)品，專(zhuān)業(yè)生產(chǎn)高精度陶瓷棒，陶瓷管，陶瓷環(huán)，陶瓷板，陶瓷法蘭，陶瓷噴嘴，以及定制的精密陶瓷零件等。
